Tủ điện điều khiển máy bơm
Máy bơm được sử dụng trong các dự án, nhà chung cư, nhà máy, xưởng sản xuất, để có thể điều khiển được máy bơm, chúng ta phải có tủ điện điều khiển máy bơm giúp chúng ta điều khiển và vận hành máy bơm một cách ổn định và linh hoat. dưới đây Cơ Điện Sơn Hà sẽ giải thích nguyên lý của Tủ điện điều khiển máy bơm.
Tủ điện điều khiển máy bơm là gì?
Tủ điện điều khiển máy bơm là tủ điều khiển các thiết bị bảo vệ có khả năng tự động đóng ngắt, cảnh báo những sự cố không an toàn và sắp xảy ra như nguồn điện không ổn định, máy chạy khô dầu, hay lỗi không hoạt động như mong muốn của người sử dụng Với mục đích giúp tăng tuổi thọ cho máy bơm, Tủ điện điều khiển máy bơm giúp cho người sử dụng tiết kiệm chi phí bảo trì, bảo dưỡng.
-Tủ điều khiển máy bơm chia làm 3 loại chính
- Tủ điện điều khiển máy bơm bù áp: tủ có chức năng điều khiển và giám sát duy trì toàn bộ áp lực của đường ống. công suất bơm này thường nhỏ và luôn nhỏ hơn bơm chính. Điều cần lưu ý khi sử dụng Tủ điện điều khiển máy bơm nên lưu ý đến áp suất đường ống, độ sụt áp đường ống. Áp suất hệ thống thường được thiết kế 8 bar đến 10 bar.

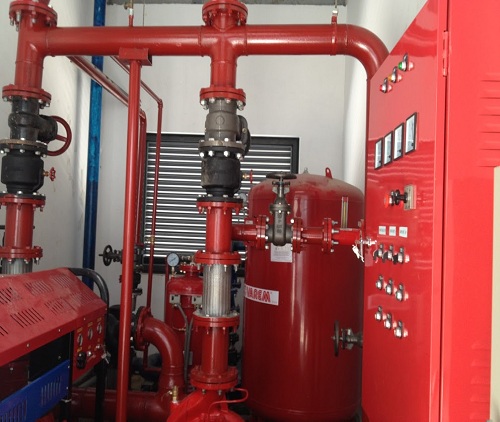

- Hình ảnh : Tủ điều khiển bơm
- Tủ điện điều khiển máy bơm điện: Khi xảy ra cháy, loại máy bơm này sẽ làm việc. Lúc này, nhu cầu nước rất nhiều nên công suất máy bơm loại này sẽ lớn hơn. Do đó, Tủ điện điều khiển bơm loại máy bơm này thường có chế độ khởi động sao hoặc tam giác. Một lưu ý đó là cần thiết kế tủ điện điều khiển bơm điện làm sao để đảm bảo tính tuần tự khởi động và tính độc lập nguồn cấp cho máy bơm.
- Tủ điện điều khiển máy bơm Diesel: Cần có sạc nguồn cho acquy vì acquy sẽ hết điện áp nếu hết điện mà không được sạc. Khi hoạt động, tủ sẽ đưa ra tín hiệu điều khiển động cơ theo chu kì như sau: khởi động động cơ lần một 10 đến 15s, nếu không khởi động được thì phải dừng quá trình khởi động lại, chờ trong 10s để acquy hồi điện.
Hiện nay các loại tủ điều khiển bơm sử dụng cho nhu cầu sử dụng nước của công trình , nhà máy còn có tủ điện điều khiểm máy bơm phòng cháy chữa cháy (PCCC) được sử dụng nhiều trong các công trình.
* Chức năng Tủ điện điều khiển máy bơm
- Tủ điện điều khiển máy bơm giúp đóng cắt an toàn, cảnh báo nguy hiểm đối với động cơ của máy bơm nước.
- Hạn chế đến mức thấp nhất các tác động xấu do sự biến đổi bất thường của lưới điện gây ra đối với động cơ máy bơm nước.
- Đảm bảo vận hành một cách an toàn cho toàn bộ hệ thống máy bơm, giảm thiểu rủi ro và thiệt hại đến người sử dụng.
*Cách lắp đặt tủ điều khiển bơm
Đối với tủ dùng nguồn điện 3 pha, việc lắp đặt tủ điện cũng khá đơn giản, các bạn hãy lần lượt thực hiện theo các thao tác dưới đây:
- Đấu 3 pha của nguồn điện tương ứng với 3 vị trí đầu vào của tủ.
- Đấu 3 pha của máy bơm tương ứng với 3 vị trí đầu ra của tủ.
- Đấu dây trung tính vào vị trí ± trong tủ điều khiển.
- Rơ le nhiệt để ở định mức là tốt nhất.
*Cách vận hành Tủ điện điều khiển máy bơm
- Trước khi vận hành tủ điện điều khiển máy bơm, đầu tiên các bạn cần thực hiện những công việc dưới đây:
+ Kiểm tra nước mồi (với bơm trục ngang)
+ Kiểm tra vị trí của các van 2 chiều
+ Đóng aptomat nguồn
+ Kiểm tra điện áp: 360 <= U => 400V
- Sau khi đã thực hiện các bước kiểm tra như trên, vận hành tủ theo các bước dưới đây:
+ Dùng nút ấn ON màu xanh để khởi động máy
+ Kiểm tra chiều quay của máy (đối với bơm đặt cạn)
+ Kiểm tra lưu lượng của máy (đối với bơm thả chìm), nên đảo chiều quay để tìm ra chiều quay có lưu lượng lớn hơn.
+ Kiểm tra dòng điện: I <= I định mức. Nếu I > I định mức phải khép bớt van hai chiều nhằm hạn chế bớt lưu lượng đầu ra, đưa I về ≤ I định mức.
- Sau khi đã sử dụng xong, dừng máy theo các bước sau sau:
+ Dùng nút OFF màu đỏ để dừng máy
+ Cắt aptomat để nâng cao tuổi thọ của đèn báo và rơ le trung gian.
- Khi sử dụng tủ điện điều khiển máy bơm nước cần lưu ý:
+ Chỉ chạy máy ở điện áp: 360 <= U => 400V
+ Khi khởi động tủ điện điều khiển máy bơm mà khởi động từ có hiện tượng đóng cắt liên tục thì phải kiểm tra lại điện áp. Trong trường hợp này, ta cần phải tăng tiết diện dây dẫn, sử dụng tủ điều khiển hình sao, tam giác hoặc kiểm tra lại các đầu mối nối tiếp xúc kém.
Trên đây là cách vận hành tủ điều khiển máy bơm nước thông dụng, cơ bản mà các bạn có thể tham khảo, để vận hành chính xác cần được kỹ thuật hướng dẫn chi tiết hơn.
Các loại tủ điện điều khiển máy bơm nước
Quý khách có thể liên hệ Sơn Hà để được báo giá tủ điện điều khiển máy bơm mước, tủ điều khiển máy bơm PCCC tốt nhất. Với đội ngũ kỹ thuật chuyên thiết kế thi công tủ điện điều khiển máy bơm và là nhà phân phối các thiết bị đóng cắt, tự động hoá của các hãng uy tín Mitsubishi, LS, Schneider, ABB... sẽ giúp quý khách có giải pháp lắp đặt tủ điện tiết kiệm chi phí, đảm bảo hiệu suất tối ưu.

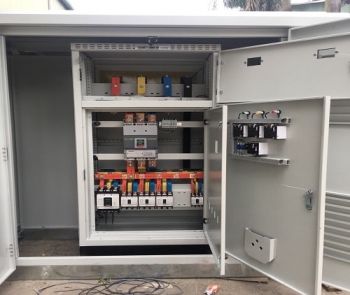

Sơn Hà cung cấp và lắp đặt các loại tủ điện tổng hạ thế chất lượng,đạt mọi tiêu chuẩn kỹ thuật
Quý khách hàng đang có nhu cầu lắp đặt các loại tủ điện điều khiển máy bơm hãy liên hệ với Sơn Hà. Với kinh nghiệm nhiều năm trong lĩnh vực thiết kế lắp đặt tủ điện các loại sẽ đem đến cho Quý khách những sản phẩm chất lượng nhất, đạt mọi tiêu chuẩn kỹ thuật điện tủ có đầy đủ thông số, nguồn gốc xuất xứ các thiết bị đầy đủ Co,Cq. Làm việc với Sơn Hà Quý khách hàng sẽ nhận được sản phẩm tủ điện với cam kết như sau:
- Tất cả đều là sản phẩm, chất lượng, chính hãng 100%, có đầy đủ Co,Cq rõ ràng.
- Bảo hành dài hạn lên đến 12 tháng
- Vận chuyển và lắp đặt tận nơi cho khách hàng.
- Thi công bảo trì nhanh chóng không để khách hàng đợi lâu
- Giá cả luôn cạnh tranh nhất thị trường
- Phục vụ tận tình chu đáo, luôn coi khách hàng là thượng đế
- Luôn làm việc 24/24h, để đáp ứng và xử lý các vấn đề cho khách hàng...
