Tủ điện điều khiển bơm cứu hỏa

Cấu tạo nguyên lý hoạt động của tủ bơm cứu hỏa như sau:

Trong hệ thống tủ điện điều khiển bơm cứu hỏa có 3 tủ điện điều khiển chính

Tủ điện điều khiển bơm cứu hỏa do sơn hà lắp đặt cung cấp cho công trình

1- Tủ Điều Khiển Bơm Bù áp

Đây là bơm có chức năng duy trì áp lực đường ống. Khi áp suất ngưỡng đặt dưới nó bơm bù khi đạt ngưỡng trên nó dừng hoạt động. Loại bơm này công suất thường nhỏ và luôn nhỏ hơn bơm chính. Có hai loại khởi động chính cho hệ thống này là sao/tam giác và khởi động trực tiếp (DOL).

Việc chọn lựa hình thức khởi động nào tùy thuộc vào công suất của máy bơm. Nhưng thông thường thì là khởi động trực tiếp. Yêu cầu với tủ điều khiển máy bơm chữa cháy này là lưu ý đến áp suất đường ống, độ sụt áp đường ống. Áp suất hệ thống thường được thiết kế 8 bar đến 10 bar.

2- Tủ điều khiển Bơm Điện (hoạt động chính)

Khi thực sự có cháy bơm này sẽ làm việc. Lúc này nhu cầu nước sẽ là nhiều nên công suất máy bơm loại này sẽ lớn hơn. Nên tủ điện điều khiển loại bơm này thường có chế độ khởi động sao/tam giác.

Một lưu ý với loại này là những hệ thống bơm lớn có thể có kèm thêm bơm dự phòng, bơm mồi cho bơm chính. Cần thiết kế tủ điện điều khiển bơm cứu hỏa đảm bảo tính tuần tự khởi động của các máy bơm. Và lưu ý đến tính độc lập nguồn cấp cho máy bơm vì khi cháy sảy ra điện thường bị ngắt hoặc được ngắt.

3- Tủ điều khiển bơm Diesel

Yêu cầu điều khiển phức tạp hơn do có phần điều khiển động cơ diesel. Bản thân động cơ hiện đại thường có bộ điều tốc điện tử việc khởi động và điều tiết áp lực có thể điều khiển thông qua bộ điều khiển/điều tốc (tín hiệu analog/số).

Với loại bơm này thì không cần phần mạch lực cấp nguồn cho máy bơm vì máy bơm chạy bằng diesel. tủ sẽ bao gồm phần điều khiển là chính. Lúc này nguồn nuôi sẽ là điện acquy. Vì theo nguyên tắc phòng cháy chữa cháy thường phải cắt điện trước, hoặc nguyên nhân cháy nổ do hệ thống điện gây ra dẫn đến  hệ thống điện ngừng hoạt động.

Lưu ý:

Tủ điện điều khiển bơm cứu hỏa chạy điện: Electric fire pump controller

Chế độ hoạt động: AUTO - MANUAL - OFF ,Tủ điện điều khiển bơm .

A/ AUTO: Hệ thống PCCC luôn được đặt ở chế độ tự động theo nguyên lý hoạt động sau:

1- Tự động vận hành bơm Bù áp khi hệ thống PCCC bị rò rỉ nước

2- Tự động vận hành bơm Điện khi báo cháy và/hoặc mở vòi cứu hỏa

3- Tự động vận hành bơm Diesel/Xăng khi báo cháy/mở vòi cứu hỏa và/hoặc mất điện

4- Tự động sạc và thông báo tình trạng ắc quy

B/ MANUAL: Vận hành từng thiết bị của hệ thống PCCC bằng nút bấm riêng biệt

C/ OFF: Tắt toàn bộ mọi chức năng của hệ thống

Một số điểm cần lưu ý khi thiết kế tủ điện điều khiển bơm của hệ thống Tủ điện điều khiển bơm

1. Không nên sử dụng phao tín hiệu báo cạn để dừng bơm do thiếu nước
2. Không nên sử dụng rơ le bảo vệ quá tải đối với động cơ bơm điện trong hệ thống PCCC
3. Nên có đầy đủ đồng hồ V, A, đèn tín hiệu và thiết bị báo mất pha
4. Nên đặt mức rơ le tín hiệu vận hành bơm Bù áp và bơm Điện phù hợp với thực tế hiện trường
5. Nên sử dụng bộ sạc ắc quy tự động, không nên dùng bộ sạc ắc quy không tự động
6. Nên sử dụng 2 bình ắc quy để đảm bảo cho bơm Diesel chắc chắn khởi động ngay khi có sự cố

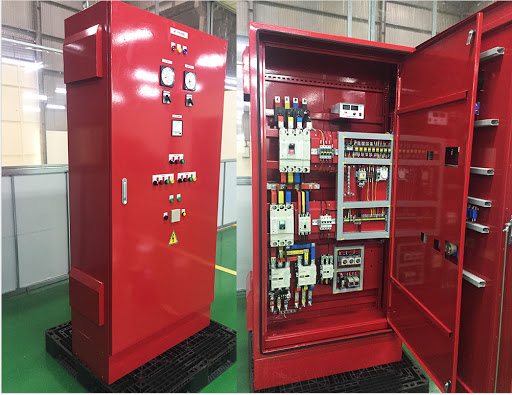

Hình ảnh : Tủ điện điều khiển bơm cứu hỏa do sơn hà sản xuất
