Tủ điện điều khiển bơm chữa cháy

Cấu tạo nguyên lý hoạt động của tủ điện điều khiển bơm như sau:

Trong hệ thống tủ điện điều khiển bơm chữa cháy có 3 tủ điện điều khiển chính

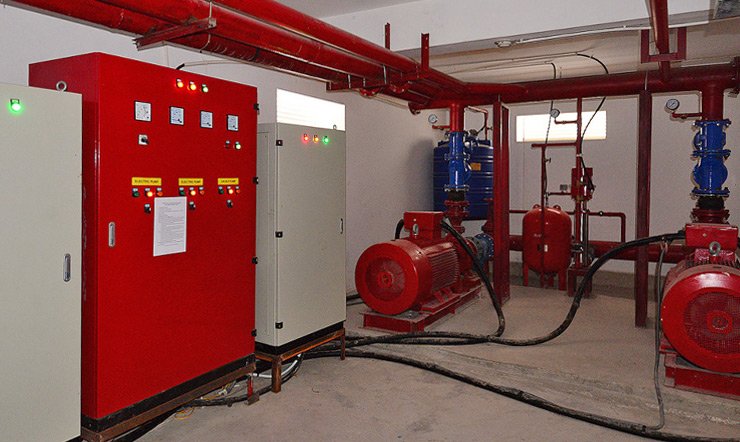

Tủ điện điều khiển bơm chữa cháy do sơn hà lắp đặt tại công trình

1- Tủ điện Điều Khiển Bơm Bù áp

Đây là bơm có chức năng duy trì áp lực đường ống. Khi áp suất ngưỡng đặt dưới nó bơm bù khi đạt ngưỡng trên nó dừng hoạt động. Loại bơm này công suất thường nhỏ và luôn nhỏ hơn bơm chính. Có hai loại khởi động chính cho hệ thống này là sao/tam giác và khởi động trực tiếp (DOL).

Việc chọn lựa hình thức khởi động nào tùy thuộc vào công suất của máy bơm. Nhưng thông thường thì là khởi động trực tiếp. Yêu cầu với tủ điều khiển máy bơm chữa cháy này là lưu ý đến áp suất đường ống, độ sụt áp đường ống. Áp suất hệ thống thường được thiết kế 8 bar đến 10 bar.

2- Tủ điện điều khiển Bơm Điện (hoạt động chính)

Khi thực sự có cháy bơm này sẽ làm việc. Lúc này nhu cầu nước sẽ là nhiều nên công suất máy bơm loại này sẽ lớn hơn. Nên tủ điện điều khiển loại bơm này thường có chế độ khởi động sao/tam giác.

Một lưu ý với loại này là những hệ thống bơm lớn có thể có kèm thêm bơm dự phòng, bơm mồi cho bơm chính. Cần thiết kế tủ điện điều khiển bơm cứu hỏa đảm bảo tính tuần tự khởi động của các máy bơm. Và lưu ý đến tính độc lập nguồn cấp cho máy bơm vì khi cháy sảy ra điện thường bị ngắt hoặc được ngắt.

3- Tủ điện điều khiển bơm Diesel

Yêu cầu điều khiển phức tạp hơn do có phần điều khiển động cơ diesel. Bản thân động cơ hiện đại thường có bộ điều tốc điện tử việc khởi động và điều tiết áp lực có thể điều khiển thông qua bộ điều khiển/điều tốc (tín hiệu analog/số).

Với loại bơm này thì không cần phần mạch lực cấp nguồn cho máy bơm vì máy bơm chạy bằng diesel. tủ sẽ bao gồm phần điều khiển là chính. Lúc này nguồn nuôi sẽ là điện acquy. Vì theo nguyên tắc phòng cháy chữa cháy thường phải cắt điện trước, hoặc nguyên nhân cháy nổ do hệ thống điện gây ra dẫn đến  hệ thống điện ngừng hoạt động.

*Thông tin Tủ điện điều khiển hệ thống bơm cứu hỏa

- Tủ điện điều khiển Bơm chữa cháy hoạt động 2 chế độ bằng tay hoặc tự động kết nối tín hiệu chênh áp trong đường ống nước.

- Tự động tủ điện điều khiển Bơm hoạt động khi xảy ra hỏa hoạn.

- Điều khiển Bơm bù áp tự động, bơm bù áp khi áp suất trong đường ống sụt mức độ thấp Diezel chạy dự phòng cho bơm điện bằng điều khiển PLC thông minh.

- Tự động nhận biết Bơm chính không hoạt động hoặc thiếu công suất để tủ điện điều khiển bơm dự phòng chạy tiếp sức.

- Kết nối tín hiệu BMS kiểm soát hoạt động của hệ thống.

*Thiết kế tủ điện điều khiển hệ thống bơm cứu hỏa cần chú ý những điểm sau:

1. Chúng ta không nên sử dụng phao tín hiệu báo cạn khi  thiết kế tủ điện điều khiển bơm.

2. Sử dụng rơle bảo vệ sao cho phù hợp với tủ điện điều khiển bơm, tránh việc quá tải, ảnh hưởng tới hiệu quả hoạt động của tủ điện.

3. Chú ý phải đảm bảo đầy đủ các thiết bị cấu thành nên tủ điều khiển bơm chữa cháy bao gồm đồng hồ V, A, đèn tín hiệu xanh vàng đỏ và thiết bị báo mất pha khi có sự cố xảy ra.

4. Điều chỉnh role tín hiệu theo hướng dẫ của nhà sản xuất.

5. Sử dụng acquy tự động

*Thông tin cơ bản về tủ điện điều khiển bơm chữa cháy

- Về thông số kỹ thuật: U= 380V/3 pha/50Hz

- Điều khiển cụm bơm công suất: 2 bơm 37 Kw và 1 bơm bù 3Kw

- Về nguyên lý hoạt động: điều khiển bơm 37 KW khởi động sao/tam giác, điều khiển tự

động bơm 3 Kw, chế độ hoạt động MAN/AUTO, kết nối tín hiệu công tắc áp suất, bảo vệ quá tải, ngắn mạch, mất pha, ngược pha, bảo vệ chạy không tải, kết nối tín hiệu BMS

- Vật liệu vỏ tủ : tủ điều khiển hệ thống bơm chữa cháy được tôn sơn tĩnh điện màu đỏ.
- Thiết bị bảo vệ tủ điều khiển bơm chữa cháy gồm có aptomat-LS, Relay nhiệt – LS, Relay bảo vệ pha

- Thiết bị đóng cắt: Contacter – LS

- Thiết bị điều khiển: Relay trung gian, Relay thời gian, Relay mực nước

- Kiểm tra: mạch động lực, mạch điều khiển, nguyên lý hoạt động của tủ điện điều khiển bơm, kiểm tra ngắt quá tải, bảo vệ mất đảo pha, bảo vệ chạy không tải

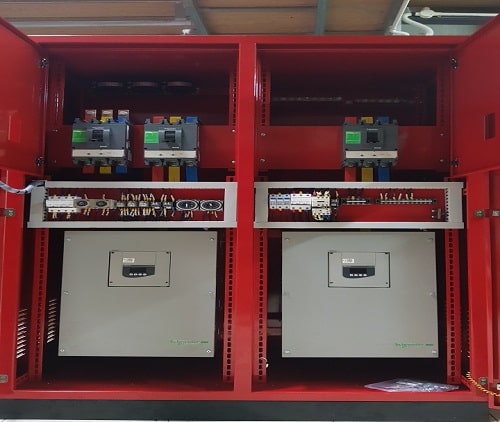

Hình ảnh : Tủ điều khiển bơm chữa cháy do sơn hà sản xuất và lắp đặt
