Tủ điện ATS
Cấu hình chi tiết Tủ điện ATS
| I |
Tủ ATS |
Thiết bị Mitsubishi |
Tủ |
1 |
| 1 |
Vỏ tủ KT: C1800xR800xS500mm, tôn dày 1.5mm, 2 lớp cánh, sơn tĩnh điện. |
|
Tủ |
1 |
| 2 |
MCCB 3P 100A 22kA |
ABN103c |
Cái |
1 |
| 3 |
MCCB 3P 60A 18kA |
ABN63c |
Cái |
3 |
| 4 |
MCCB 3P 50A 18kA |
ABN53c |
Cái |
1 |
| 5 |
ATS 3P 400A |
On-Off-On |
Cái |
1 |
| 6 |
Bộ điều khiển ATS |
ACD III |
Cái |
1 |
| 7 |
Đèn báo pha |
|
Cái |
6 |
| 8 |
Cầu chì 2A |
|
Cái |
6 |
| 9 |
Đồng thanh cái chính 100A+100%N+25%E mạ thiếc |
|
Tủ |
1 |
| 10 |
Bọc phân pha cách điện bằng co ngót nhiệt |
|
Tủ |
1 |
| 11 |
Dây nhị thứ |
|
Tủ |
1 |
| 12 |
Sứ kẹp thanh cái |
|
Tủ |
1 |
| 13 |
Phụ kiện lắp đặt |
|
Tủ |
1 |
| 14 |
Nhân công lắp ráp |
|
Tủ |
1 |
Tủ điện ATS được sử dụng trong các mạng điện hạ thế và là thành phần quan trọng nhất trong mạng phân phối điện.
Tủ điện MSB được lắp đặt tại phòng kỹ thuật điện tổng của các công trình công nghiệp như nhà máy, xưởng công nghiệp, trung tâm thương mại, cao ốc văn phòng, chung cư, bệnh viện, trường học, cảng, sân bay….
Tủ điện MSB do Sơn Hà sản xuất được thiết kế module hoá, gồm nhiều ngăn, mỗi ngăn theo một chức năng riêng biệt như : ngăn chưa ACB hoặc MCCB tổng, ngăn chứa MCCB tải, ngăn chứa thanh đồng, ngăn đo đếm chống tổn thất….
Tủ MSB có thể được thiết kế để kéo ra kéo vào được (Draw Out), để vận hành thuận lợi và an toàn nhất. Do đó có thể thay thế thiết bị nhanh chóng mà không cần phải ngắt nguồn điện.
Tủ điện ATS của Sơn Hà đáp ứng được các thông số và yêu cầu về cơ và điện.Các thiết bị đóng cắt, thanh cái, hệ thống giá đỡ được bố trí một các hợp lý và thuận lợi cho việc vận chuyển, đấu nối, vận hành và phát triển mở rộng.

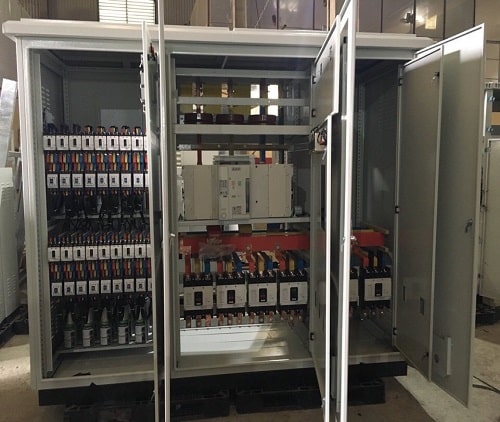

Hình ảnh : Tủ điện ATS
